Hai! Sebagai supplier profil aluminium, saya sering ditanya bagaimana cara menghitung daya dukung profil aluminium. Ini adalah pertanyaan penting, terutama bagi mereka yang terlibat dalam konstruksi, manufaktur, atau proyek apa pun yang mengutamakan integritas struktural. Di blog ini, saya akan menguraikan prosesnya dan berbagi beberapa wawasan untuk membantu perhitungan Anda.
Memahami Profil Aluminium
Pertama, mari kita bahas sedikit tentang berbagai jenis profil aluminium. Terutama ada dua kategori besar:Profil Aluminium ArsitekturDanProfil Aluminium Industri.

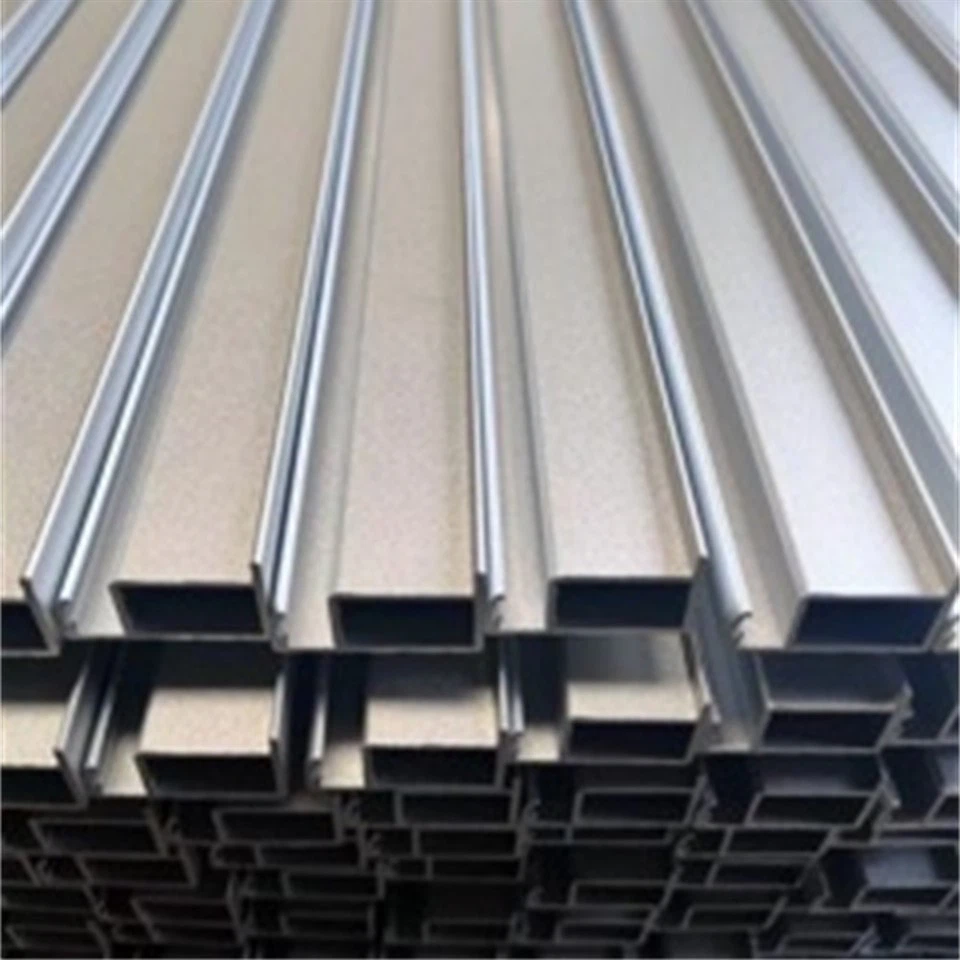

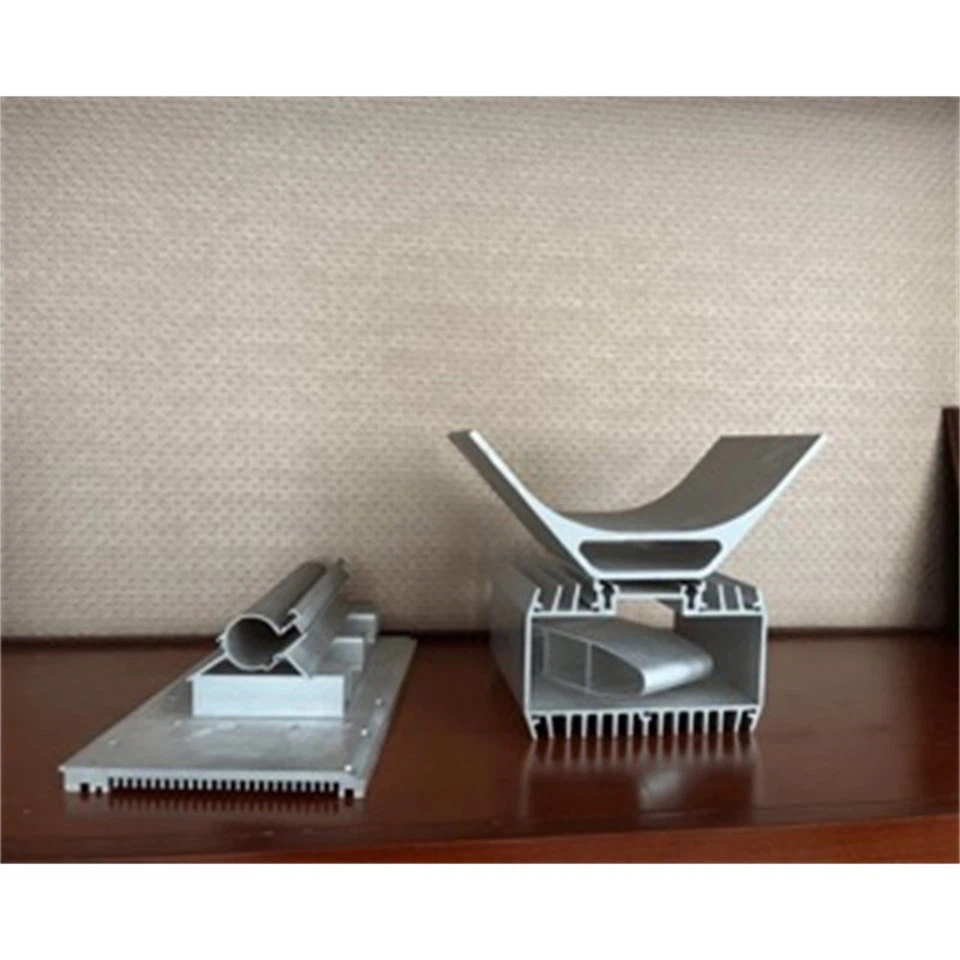

Profil aluminium arsitektur umumnya digunakan pada fasad bangunan, pintu, dan jendela. Mereka dirancang tidak hanya untuk menahan beban tertentu tetapi juga agar terlihat bagus. Di sisi lain, profil aluminium industri lebih mementingkan fungsi. Mereka digunakan dalam hal-hal seperti rangka mesin, sistem konveyor, dan peralatan otomasi.
Faktor-Faktor Yang Mempengaruhi Beban - Daya Dukung
Ada beberapa faktor yang mempengaruhi daya dukung profil aluminium.
Sifat Bahan
Jenis paduan aluminium yang digunakan sangat penting. Paduan yang berbeda memiliki karakteristik kekuatan yang berbeda. Misalnya, 6061 - T6 adalah paduan yang sangat populer. Ini memiliki kekuatan yang baik, ketahanan terhadap korosi, dan mudah dikerjakan. Sifat aluminium juga penting. Temperatur T6 menunjukkan bahwa aluminium telah diberi perlakuan panas larutan dan berumur artifisial, sehingga meningkatkan kekuatan.
Geometri Profil
Bentuk dan dimensi profil memainkan peran besar. Profil dengan luas penampang lebih besar umumnya dapat menahan beban lebih banyak. Misalnya, tabung persegi panjang berdinding tebal akan memiliki daya dukung beban yang lebih tinggi dibandingkan tabung berdinding tipis dengan panjang dan lebar yang sama. Momen inersia yang berhubungan dengan distribusi material di sekitar sumbu lentur juga mempengaruhi bagaimana profil menahan gaya lentur.
Kondisi Pemuatan
Cara penerapan beban sangatlah penting. Ada berbagai jenis beban, seperti beban statis dan beban dinamis. Beban statis adalah beban yang konstan, seperti berat suatu struktur pada balok penyangga. Sebaliknya, beban dinamis berubah seiring waktu, seperti gaya yang diberikan pada profil pada mesin yang bergerak. Beban tumbukan, yang terjadi secara tiba-tiba dan berumur pendek, dapat menjadi tantangan tersendiri bagi profil aluminium.
Menghitung Beban - Daya Dukung
Langkah 1: Tentukan Properti Material
Anda perlu mengetahui kekuatan luluh ($\sigma_y$) dan kekuatan tarik akhir ($\sigma_{uts}$) dari paduan aluminium yang Anda gunakan. Nilai-nilai ini biasanya dapat ditemukan pada lembar data material yang disediakan oleh pabrikan. Misalnya, untuk aluminium 6061 - T6, kekuatan luluhnya sekitar 240 MPa dan kekuatan tarik ultimatnya sekitar 290 MPa.
Langkah 2: Analisis Geometri Profil
Ukur luas penampang ($A$) profil. Anda dapat menggunakan rumus geometri sederhana untuk bentuk beraturan. Untuk penampang persegi panjang, $A = b\times h$, dengan $b$ adalah lebarnya dan $h$ adalah tingginya. Hitung momen inersia ($I$) untuk profil. Untuk penampang persegi panjang terhadap sumbu pusatnya sejajar dengan lebar, $I=\frac{bh^{3}}{12}$.
Langkah 3: Pertimbangkan Kondisi Pemuatan
Berdasarkan proyek Anda, identifikasi jenis beban (statis, dinamis, atau dampak). Jika beban statis, Anda biasanya dapat menggunakan perhitungan yang lebih sederhana. Misalnya, jika beban diterapkan secara aksial (langsung sepanjang profil), beban maksimum yang diijinkan ($P_{allow}$) dalam tegangan atau kompresi dapat dihitung menggunakan rumus $P_{allow}=A\times\sigma_{allow}$, dengan $\sigma_{allow}$ adalah tegangan ijin. Tegangan izin biasanya merupakan sebagian kecil dari kekuatan luluh, dengan mempertimbangkan faktor-faktor seperti batas keamanan.
Jika beban menyebabkan pembengkokan, Anda perlu menggunakan rumus pembengkokan balok. Tegangan lentur maksimum ($\sigma_{b}$) pada balok diberikan oleh $\sigma_{b}=\frac{M\times c}{I}$, dengan $M$ adalah momen lentur, $c$ adalah jarak dari pusat massa penampang ke serat terluar, dan $I$ adalah momen inersia.
Langkah 4: Faktor Keamanan
Faktor keamanan merupakan suatu keharusan dalam setiap perhitungan teknik. Hal ini memperhitungkan ketidakpastian dalam sifat material, proses manufaktur, dan kondisi pemuatan. Faktor keamanan tipikal untuk profil aluminium dalam situasi pembebanan statis mungkin sekitar 1,5 - 2. Untuk situasi pembebanan dinamis atau benturan, faktor keamanan harus lebih tinggi, mungkin 2 - 3 atau lebih. Untuk memperhitungkan faktor keamanan, Anda membagi kekuatan luluh atau beban maksimum yang dihitung dengan faktor keamanan untuk mendapatkan nilai yang diijinkan.
Contoh Praktis
Katakanlah Anda menggunakan tabung persegi panjang aluminium 6061 - T6 dengan penampang $b = 50$ mm dan $h = 80$ mm, dan ketebalan dinding adalah 5 mm. Luas penampang $A=(50\times80)-(40\times70)=4000 - 2800 = 1200$ $mm^{2}=1.2\times10^{-3}$ $m^{2}$.
Kekuatan luluh 6061 - T6 adalah $\sigma_y = 240\times10^{6}$ Pa. Mari kita asumsikan faktor keamanan 1,5. Tegangan ijin $\sigma_{allow}=\frac{\sigma_y}{1.5}=\frac{240\times10^{6}}{1.5}=160\times10^{6}$ Pa.
Beban aksial maksimum yang diijinkan $P_{allow}=A\times\sigma_{allow}=1.2\times10^{-3}\times160\times10^{6}=192000$ N atau 192 kN.
Alat dan Perangkat Lunak
Ada beberapa alat dan perangkat lunak yang dapat membantu Anda dalam perhitungan ini. Kalkulator online tersedia untuk geometri profil dasar dan kondisi pemuatan. Perangkat lunak teknik yang lebih canggih, seperti Simulasi SolidWorks, ANSYS, dll., dapat menangani geometri kompleks dan skenario pemuatan. Mereka dapat memberikan hasil yang akurat dengan mempertimbangkan faktor-faktor seperti non - linearitas material dan pembebanan dinamis.
Jika Ragu, Konsultasikan dengan Ahlinya
Menghitung daya dukung profil aluminium bisa jadi rumit, terutama untuk proyek yang kompleks. Jika Anda tidak yakin tentang bagian mana pun dalam penghitungan, ada baiknya Anda berkonsultasi dengan insinyur struktur atau ahli material. Mereka dapat membantu Anda memastikan bahwa desain Anda aman dan andal.
Kesimpulan
Sebagai pemasok profil aluminium, saya tahu betapa pentingnya mendapatkan kapasitas dukung beban yang tepat. Baik Anda sedang mengerjakan proyek arsitektur atau aplikasi industri, memahami penghitungan ini adalah kunci keberhasilan hasil.
Jika Anda sedang mencari profil aluminium berkualitas tinggi, kami siap membantu. Tim kami dapat memberi Anda profil yang tepat untuk proyek Anda dan menawarkan panduan tentang perhitungan beban. Jangan ragu untuk menghubungi kami untuk berkonsultasi dan mulai mendiskusikan kebutuhan pengadaan Anda. Kami menantikan untuk bekerja sama dengan Anda!
Referensi
- Asosiasi Aluminium. Manual Desain Aluminium.
- Budynas, RG, & Nisbett, JK (2011). Desain Teknik Mesin Shigley. McGraw - Bukit.
- Muda, WC, Budynas, RG (2002). Rumus Roark untuk Stres dan Ketegangan. McGraw - Bukit.
